產品名稱：HZCKDG/HRCKSG低壓串聯電抗器型號及功能原理圖
產品描述：低壓串聯電抗器電抗器的線圈和鐵芯組裝成一體后經過預烘、真空浸漆、熱烘固化等一系列工藝流程后，使電抗器線圈和鐵芯牢固成一體，大大減小了運行時的溫升及噪聲，有效的提高了電抗器品質因數及減少諧波的效果。

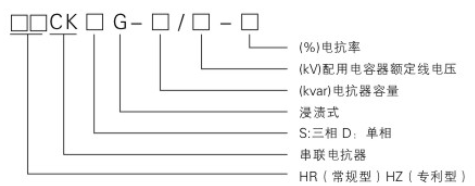

一、型號含義
二、用途
低壓串聯電抗器工作時，電容器在補償容性無功率的時候，往往會(huì )受到諧波電流、合閘涌流及操作過電壓的影響，造成電容器的損壞和功率因數的降低，為此需要在電容器的前端加裝串聯電抗器，用于抑制和吸收諧波、保護電容器，避免諧波電壓、電流及沖擊電壓、電流的影響，改善電能質量提高系統功率因數，延長電容器的使用壽命。

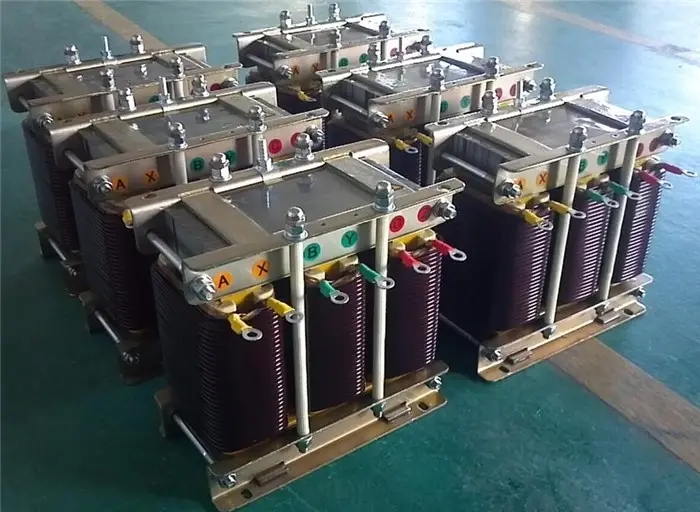

三、結構特點
1.該電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用優質低損耗冷軋取向硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。
3.線圈采用F級漆包扁線繞制，排列緊密且均勻，外表不包絕緣層，且具有較佳的美感和較好的散熱性。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘、真空浸漆、熱烘固化等一系列工藝流程后，使電抗器線圈和鐵芯牢固成一體，大大減小了運行時的溫升及噪聲，有效的提高了電抗器品質因數及減少諧波的效果。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.電抗器外形尺寸參考標準柜體尺寸設計，具有體積小，接線方便、外觀美等優點。
四、低壓串聯電抗器使用條件
1. 海拔高度不超過2000米。
2. 運行環境溫度-25℃～＋45℃，相對濕度不超過90％。
3. 周?chē)鸁o(wú)有害氣體，無易燃易爆物品。
4. 周?chē)h(huán)境應有良好的通風條件。
五、性能及技術參數
1. 可用于電容電壓為：0.4kV、0.45kV、0.48kV、0.525kV、0.66kV、0.69kV、1.14KV。
2. 電抗率為：1%、4.5%、5%、6%、7%、12%、14%
3. 絕緣等級：F級，電抗器噪聲：≤45dB
4. 過載能力：≤1.35倍下連續運行
5. 三相電抗器的任意兩項電抗值之差不大于±5%。
六、接線方式
七、技術參數
型號 | 配套電容 （kvar） | 電抗器容量 （kvar） | 系統電壓（kV） | 額定電流 （A） | 電抗率 （%） | 阻抗 （Ω） | 電感 （mL） |
CKSG-1/0.48-5 | 20 | 1 | 0.48 | 24 | 5 | 0.579 | 1.844 |
CKSG-1.25/0.48-5 | 25 | 1.25 | 30 | 0.463 | 1.475 | ||
CKSG-1.5/0.48-5 | 30 | 1.5 | 36 | 0.386 | 1.229 | ||
CKSG-2/0.48-5 | 40 | 2 | 48.11 | 0.288 | 0.917 | ||
CKSG-2.50.48-5 | 50 | 2.5 | 60.14 | 0.230 | 0.732 | ||
CKSG-3/0.48-5 | 60 | 3 | 72.17 | 0.192 | 0.611 | ||
CKSG-1.2/0.48-6 | 20 | 1.2 | 24 | 6
| 0.694 | 2.210 | |
CKSG-1.5/0.48-6 | 25 | 1.5 | 30 | 0.556 | 1.770 | ||
CKSG-1.8/0.48-6 | 30 | 1.8 | 36 | 0.463 | 1.475 | ||
CKSG-2.4/0.48-6 | 40 | 2.4 | 48.11 | 0.346 | 1.101 | ||
CKSG-3/0.48-6 | 50 | 3 | 60.14 | 0.276 | 0.879 | ||
CKSG-3.6/0.48-6 | 60 | 3.6 | 72.17 | 0.230 | 0.732 | ||
CKSG-1.4/0.48-7 | 20 | 1.4 | 24 | 7
| 0.810 | 2.580 | |
CKSG-1.75/0.48-7 | 25 | 1.75 | 30 | 0.648 | 2.064 | ||
CKSG-2.1/0.48-7 | 30 | 2.1 | 36 | 0.540 | 1.720 | ||
CKSG-2.8/0.48-7 | 40 | 2.8 | 48.11 | 0.403 | 1.284 | ||
CKSG-3.5/0.48-7 | 50 | 3.5 | 60.14 | 0.323 | 1.029 | ||
CKSG-4.2/0.48-7 | 60 | 4.2 | 72.17 | 0.269 | 0.857 |
*以上參數僅供參考，具體參數以出廠產品為準。
